DTG型斗式提升机技术参数表一
型号		26/9	26/13	26/15	36/18	36/20	36/23	36/28	41/23	41/28	41/32
畚斗规格(mm)		90x75	130x110	150x125	180x125	200x125	230x125	280x140	230x140	280x140	230x140
提升量米 3/小时	颗粒	5.42	11.49	15.06	25.1	27.89	37.42	51	55.82	67.8	77.5
	粉料	4.7	9.96	13.06	21.73	24.15	32.4	44.1	48.17	58.65	67
上轮转速 (转/分)	颗粒	81
	粉料	70
畚斗间距(mm)		350							300
提升高度(m)		10-40
电机(kw)		2.2-22

DTG型斗式提升机技术参数表一
型号		48/33	48/38	50/42	60/32	60/38	60/42	60/48
畚斗规格(mm)		330x140	380x150	420x150	320x190	380x200	420x200	480x200
提升量米3/小时	颗粒	80.8	99.7	115	133	190.1	210.1	240.2
	粉料	69.35	85.57	98.66	114	162.88	180	205.74
上轮转速(转/分)	颗粒	70
	粉料	60
畚斗间距(mm)		300
提升高度(m)		10-40
电机(kw)		2.2-22

67＃HL型单筒链条式提升机技术参数表
型号		25/33	25/15	28/15	36/18	39/20	39/42	49/25
畚斗规格(mm)		130x110	380x150	150x125	180x125	180x125	200x125	250x125
提升量米3/小时	颗粒	9.8	12.9	11.4	23.4	23.4	28.9	45.1
	粉料	9.2	12.1	12.9	21.9	21.9	27	42.3
上轮转速(转/分)	颗粒	81
	粉料	76
畚斗间距(mm)		351
提升高度(m)		6-20
电机(kw)		1.5-11

80＃HL型单筒链条式提升机技术参数表
型号		24/18	41/20	41/23	46/25	48/28	48/30
畚斗规格(mm)		180x125	200x125	230x125	250x125	280x125	300x125
提升量米3/小时	颗粒	18.6	22.4	29.8	36.7	43.5	46.6
	粉料	17.5	21	28	34.4	40.8	46
上轮转速(转/分)	颗粒	81
	粉料	76
畚斗间距(mm)		400
提升高度(m)		6-20
电机(kw)		1.5-11

斗式提升机概述：
    目前国内常用的斗式提升机均为垂直式，较新型，符合标准 TB3926-85的有TD型、TH型，斗式提升机的主要特征、用途及型号见表。

型式	TD型斗式提升机	TH型斗式提升机
结构特征	采用橡胶带作牵引构件	采用锻造的环形链条作为牵引构件
御载特征	采用离心式或混合式方式卸料	采用混合式或重力式方式卸料
适用输送物料	松散密度ρ＜1.5t/m3的粉状、粒状、小块状的无磨琢、半磨琢性物料	松散密度ρ＜1.5t/m3的粉状、粒状、小块状的无磨琢、半磨琢性物料
适用温度	被输送物料温度不得超过60℃，如采用耐热橡胶带时温度不超过200℃	被输送物料温度不超过250℃
型号	TD100、TD160、TD250、TD315、TD400、TD500、TD630	TH315、TH400、T500、TH630、（TH800、TH1000）①
提升高度	约在4～40m范围内	约在4.5～40m范围内
输送量	4～238m3/h	35～185m3/h

TD型斗式提升机：
1.TD斗式提升机结构型式
（1）传动装置 TD斗式提升机的传动装置有两种形式，分别配有YZ型减速型或ZQ（YY）型减速器。YZ型轴装减速器直接套装在主轴轴头上，省去了传动平台、联轴器等，使结构紧凑，重量轻，而且其内部带有异型辊逆止器，逆止可靠。该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。
（2）TD斗式提升机备有四种料斗：Q型（浅斗）、H型（弧底斗）、Zd型（中深斗）、Ｓd型（深斗）
表2 TD型斗提机技术性能：

斗式提升机型号	TD100		TD160				TD250				TD315
料斗型式	Q	H	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd
输送量①，m3/h	4	7.6	9	16	16	27	20	36	38	59	28	50	42	67
料斗容积，L	0.15	0.3	0.49	0.9	1.2	1.9	1.12	2.24	3.0	4.6	1.95	3.55	3.75	5.8
料斗运行速度，m/s	1.4		1.4				1.6				1.6
滚筒转速，r/min	67		67				61				61

斗式提升机型号	TD400				TD500				TD630
料斗型式	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd
输送量①，m3/h	40	76	68	110	63	116	96	154	-	142	148	238
料斗容积，L	3.1	5.6	5.9	9.4	4.84	9.0	9.3	14.9	-	14	14.6	23.5
料斗运行速度，m/s	1.8				1.8				2.0
滚筒转速，r/min	55				55				48

①表中料斗容积为料斗盛水时容积，与实际填充量相近，故输送量计算时未考虑填充系数ψ，具体选型时应根据物料度，求得ψ修正值，以此值修正表中所给输送量。

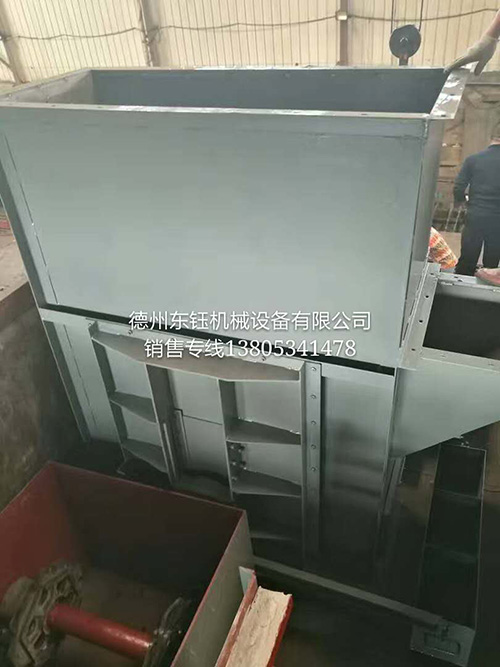

装车现场

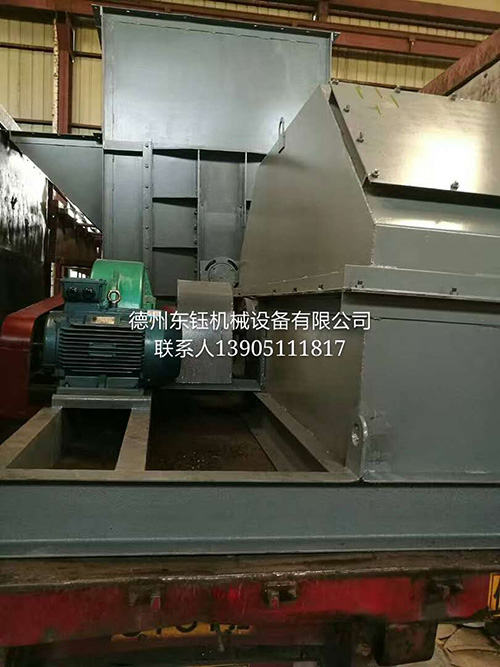

装车现场

TD斗式提升机外形尺寸表：

斗提机型号		TD100	TD160	TD250	TD315	TD400	TD500	TD630
轮廓高度L		C＋1100	C＋1363	C＋1535	C＋1640	C＋1790	C＋1865	C＋2045
整机结构	H H4 S	C-820 600 200	C-930 700 250	C-1250 800 250	C-1245 850 250	C-1500 950 250	C-1700 900 250	C-1730 1060 315
料斗	t b	200 100	350/280 160	450/360 250	500/400 315	560/480 400	625/500 500	710 630
地脚孔	a3 b3 n3 d3	200 310 8 Φ18	250 400 8 Φ18	300 538 8 Φ18	300 648 8 Φ18	400 768 8 Φ22	400 900 8 Φ22	380 1020 10 Φ30
上、下部机壳及外形轮廓	H3 H6 A2 A6 A7 B2 B4 B5	970 1210 692 776 1050 220 370 330	1185 1500 985 996 1235 295 461 475	1320 1800 1175 1266 1600 394 596 610	1488 1800 1200 1266 1700 440 706 710	1500 2000 1350 1558 1980 535 828 835	1655 2300 1410 1610 2200 605 980 1000	1750 2500 1590 1890 2500 660 1110 1110
中部机壳	A4 A5 B3	776 805 390	982 1021 525	1152 1302 682	1254 1400 794	1548 1580 920	1570 1630 1040	1850 1910 1160
卸料口	H1 A3 a1 a2 a3 b1 b2 b3 n1 d1	520 438 334 120 390 224 95 280 12 Φ12	630 548 365 150 431 315 150 381 12 Φ12	750 713 600 200 676 450 200 526 12 Φ12	795 763 560 230 638 560 230 638 12 Φ12	850 824 670 295 758 670 295 758 12 Φ14	1000 885 700 355 880 780 300 800 12 Φ18	1200 1045 700 300 800 900 280 1000 14 Φ18
进料口	H5 a4 a5 a6 a7 b4 b5 b6 n2 d2	900 280 80 100 19 220 100 250 9 Φ10	1000 260 80 100 19 220 100 250 9 Φ12	1320 260 43 110 26 260 110 306 9 Φ12	1320 355 58 150 45 320 155 370 9 Φ12	1600 450 100 175 40 450 215 510 9 Φ14	1600 500 65 210 40 500 220 550 9 Φ14	1886 560 85 160 30 630 160 700 12 Φ14

TH型斗式提升机外形尺寸表：

TH斗式提升机型号

整机结构尺寸

地脚孔尺寸

上部机壳尺寸

下部机壳尺寸

中部机壳尺寸

L

H

H3

S

ag

bg

n3×d3

H1

A2

B2

H5

A7

A8

B5

A4

A5

B3

B4

TH160 TH200 TH250 TH315 TH400 TH500 TH630 TH800 TH1000 TH1250

C＋1300 C＋1350 C＋1500 C＋1600 C＋1760 C＋2300 C＋2300 C＋2390 C＋2650 C＋2780

C-750 C-750 C-850 C-900 C-950 C-940 C-950 C-880 C-950 C-1000

750 750 850 900 950 1060 1250 1320 1400 1500

200 200 200 250 250 250 300 300 300 320

400 400 340 350 400 360 400 450 410 450

320 425 496 571 658 788 918 1100 1360 1570

6×Φ18 6×Φ18 8×Φ22 8×Φ22 8×Φ22 10×Φ26 10×Φ26 10×Φ26 12×Φ32 12×Φ32

900 900 1000 1120 1250 1400 1600 1800 2000 2400

1000 1000 1190 1267 1394 1545 1706 1866 2065 2221

295 340 376 443 518 579 644 709 825 910

1500 1500 1800 1800 1900 2000 2200 2200 2350 2500

1131 1131 1346 1416 1566 1808 2028 2208 2460 2660

1330 1374 1649 1825 2080 2380 2720 3110 3560 4040

497 506 598 695 793 910 1066 1216 1460 1710

1000 1000 1180 1250 1400 1600 1800 2000 2200 2400

1105 1105 1362 1396 1546 1768 1968 2148 2370 2570

280 255 400 475 560 670 800 1000 1200 1450

385 460 532 621 706 838 968 1148 1370 1520
